هماهنگ و سازگار با BITZER 4VE-15 FRASCOLD S15-52Y

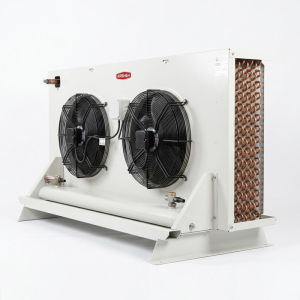

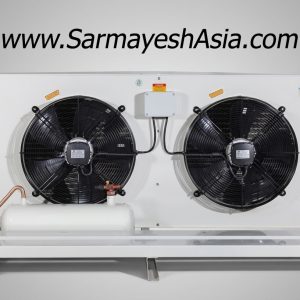

کندانسور هوایی عمودی آیسبر (Icebear) مدل IC-2543-TS3، یک مبدل حرارتی هواخنک با ساختار ایستاده است که با دفع حرارت ناشی از کار تراکم و گرمای جذبشده در اواپراتور، نقش حیاتی در تغییر فاز مبرد از گاز سوپرهیت به مایع سابکول (Subcooled) ایفا میکند. طراحی عمودی این مدل، علاوه بر بهینهسازی فضای اشغالی (Footprint)، به تخلیه گرانشی بهترِ مبردِ تقطیرشده به سمت رسیور کمک شایانی میکند.
نکات کلیدی و الزامات فنی:
- معماری کویل و انتقال حرارت: این کندانسور از شبکه لولههای مسی و فینهای آلومینیومی با تراکم محاسبهشده بهره میبرد. به دلیل ساختار عمودی، حفظ یکپارچگی هندسی فینها برای تضمین حداکثر ضریب انتقال حرارت جابجایی (Convection) و حفظ اختلاف دمای استاندارد (ΔT) الزامی است. هرگونه انسداد یا لهشدگی فینها باعث کاهش سطح مقطع عبور هوا و افزایش مخرب فشار تقطیر (Condensing Pressure) خواهد شد.
- دینامیک هوا و جانمایی (Airflow & Clearances): نصب این یونیت ایستاده باید در فضایی با جریان هوای آزاد انجام شود. رعایت فواصل استاندارد در جلوی فنها و پشت کویل برای جلوگیری از پسزدگی هوا و پدیده اتصال کوتاه هوایی (Air Short-Circuiting) کاملاً ضروری است. همچنین، در نصب کندانسورهای عمودی در فضای باز، باید جهت وزش باد غالب منطقه در نظر گرفته شود تا باد در تقابل با جریان هوای خروجی از الکتروفنهای آکسیال قرار نگیرد و باعث افت دبی حجمی نشود.
- الزامات نصب، مهار ارتعاش و بریزینگ: شاسیکشی قوی و تراز دقیق پایهها برای جلوگیری از بروز رزونانس مکانیکی و انتقال ارتعاشات به سازه الزامی است. در زمان جوشکاری اتصالات ورودی (هدر گاز داغ) و خروجی (خط مایع)، عبور پیوسته جریان ملایم گاز ازت (N2) درون سیکل برای جلوگیری از تشکیل دوده و اکسید مس کاملاً حیاتی است. جهت دفع تنشهای مکانیکی و جلوگیری از خستگی متریال، استفاده از لرزهگیر در خط دیسشارژ و مهار اصولی لولهها بهشدت توصیه میشود. شستوشوی دورهای شبکه فینها نیز ضامن حفظ راندمان دستگاه در طول زمان خواهد بود.
