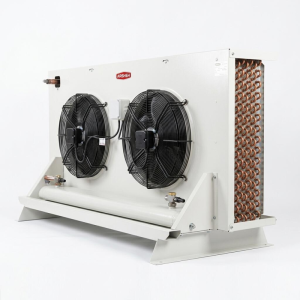

کندانسور آرشه 20 اسب بخار مدل HCS-5360

کندانسور هوایی آرشه مدل HCS-5360 اوج مهندسی و قدرت در سری کندانسورهای صنعتی این برند و یک هیولای تمام‌عیار برای دفع حرارت در مقیاس‌های مگاپروژه است. این دستگاه به عنوان پرچم‌دار بلامنازع، با بهره‌گیری از آرایش فن‌های چندگانه در چندین بانک (Multi-Bank Fan Arrangement) و سطح تبادل حرارتی نجومی، منحصراً برای چالش‌برانگیزترین کاربردهای صنعتی جهان طراحی شده است. از جمله این کاربردها می‌توان به

مراکز داده غول‌پیکر، سیستم‌های تهویه مطبوع مرکزی در برج‌های عظیم، و مجتمع‌های برودتی زیر صفر با ده‌ها کمپرسور پارالل اشاره کرد.

نکات فنی و الزامات نصب:

• مدیریت آیرودینامیک و دبی هوای استثنایی: مدل HCS-5360 به دلیل تعداد بالای فن و ابعاد عظیم کویل، دبی هوای خیره‌کننده‌ای تولید می‌کند. جانمایی این دستگاه باید در بازترین فضای ممکن و با در نظر گرفتن Micro-Climate ایجاد شده توسط خود دستگاه صورت گیرد. فاصله‌گذاری از دیوارهای جانبی باید به گونه‌ای باشد که افت فشار استاتیک در ورودی کویل‌ها به صفر میل کند. هرگونه محدودیت در جریان هوای ورودی منجر به کاهش تصاعدی COP سیستم و افزایش بی‌سابقه دمای دیس‌شارژ خواهد شد.
• فونداسیون فولادی و مهار بارهای جانبی: با توجه به وزن بسیار زیاد و سطح بادگیر وسیع این مدل، شاسی‌کشی باید از تیرآهن‌های نورد شده صنعتی با ضخامت بالا و به صورت تراز کامل (Self-Leveling) اجرا شود. علاوه بر لرزه‌گیرهای فنری برای بارهای عمودی، مهاربندی سازه در برابر بارهای جانبی (مانند نیروی باد) برای جلوگیری از ایجاد ممان‌های پیچشی در بدنه دستگاه الزامی است. تراز بودن شاسی در این ابعاد، ضامن توزیع یکنواخت مبرد مایع در هدرهای خروجی است.
• اتصالات صنعتی و لزوم نصب Oil Trap و Vibration Eliminator: به دلیل حجم بالای مبرد و فشار کاری شدید، خط دهش ورودی به کندانسور باید مجهز به لرزه‌گیرهای صنعتی بسیار مقاوم باشد. برای جلوگیری از بازگشت مبرد مایع و روغن در زمان خاموشی سیستم، طراحی خطوط لوله باید دارای زاویه (Pitch) مناسب و در صورت نیاز تله‌های روغن (Oil Traps) در نقاط استراتژیک باشد. تمامی اتصالات باید با استفاده از فیلر متال‌های درصد بالای نقره و در اتمسفر کاملاً ایزوله با جریان دائم گاز N2​ اجرا شوند.
• سیستم کنترل هوشمند و تعمیر و نگهداری فوق‌سنگین: با توجه به اهمیت استراتژیک این دستگاه، توصیه می‌شود تابلوی فرمان آن مجهز به درایوهای فرکانس متغیر (VFD) برای کنترل دور فن‌ها بر اساس فشار کندانسور باشد تا علاوه بر کاهش مصرف انرژی، طول عمر مکانیکی فن‌ها و یاتاقان‌ها افزایش یابد. بازرسی‌های دوره‌ای باید شامل آچارکشی تمامی اتصالات پیچ و مهره‌ای (به دلیل ارتعاشات مداوم) و پایش سلامت فین‌ها و لوله‌های مسی باشد. شست‌وشوی کویل در این مدل به دلیل عمق بالای کویل، باید با تجهیزات حرفه‌ای و از دو طرف (بک واش) انجام گیرد.
