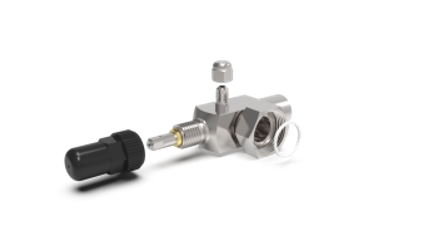

بررسی تخصصی شیر روتولاک O&F مدل 36L13S22 (اتصالات جوشی 1/8 1*3/4 1 اینچ)
شیر روتولاک 36L13S22 غولپیکرترین عضو از خانواده شیرهای کنترل جریان O&F (سری ۳۶) است که منحصراً برای مگاپروژههای برودتی، چیلرهای صنعتی با ظرفیت فوقسنگین و کمپرسورهای اسکرو/سانتریفیوژ طراحی شده است. بهرهگیری از اتصال جوشی عظیم 1/8 1*3/4 1 اینچی، امکان جابجایی مبرد با بالاترین دبی جرمی ممکن را بدون ایجاد گلوگاه فیزیکی فراهم کرده و افت فشار را در مدار ساکشن یا دیسچارج به کمینه مطلق (ΔP≈0 Delta P approx 0) میرساند. این قطعه استراتژیک، ایزولاسیون سریع سیستم و سرویسدهی ایمن را در لاینهای قطور تضمین میکند.
الزامات نصب و پروتکلهای مهندسی:
- حفاظت حرارتی در بریزینگ فوقسنگین: جوشکاری مقطع مسی با قطر 1/8 1*3/4 1 اینچ نیازمند مشعلهای صنعتی چندشعله و حرارت مفرط است. دمونتاژ کامل مکانیزم داخلی (مغزی، اورینگها و پکینگهای تفلونی) پیش از اعمال حرارت، یک الزام قطعی و تخطیناپذیر برای جلوگیری از ذوبشدگی است.
- پاسداری از خلوص مدار با N2: به دلیل سطح مقطع بسیار وسیع جوشکاری و زمان طولانی عملیات بریزینگ، تزریق پیوسته گاز خنثی ازت برای ممانعت از تشکیل پوستههای مخرب اکسید مس (دوده) در داخل لوله کاملاً حیاتی است.
- مهار لنگر و تنشهای مکانیکی: وزن چشمگیر این شیر و لولههای قطور متصل به آن، نصب ساپورتهای فولادی صلب و لرزهگیرهای کالیبره را برای دفع ارتعاشات فرکانسپایینِ کمپرسورهای بزرگ و جلوگیری از خستگی و شکست مقطع جوش الزامی میسازد.
- آببندی بینقص مقاطع غولپیکر: با توجه به قطر رزوه استثنایی در سری ۳۶، جایگذاری واشر تفلونی (PTFE) نو در هر پروسه مونتاژ و اعمال دقیق گشتاور (Torque) مهندسیشده با آچارهای مخصوص، تنها راهکار تضمینی برای جلوگیری از فرار مبرد تحت فشارهای بالا است.
