سوزن اکسپنشن دانفوس شماره 10 مناسب بدنه TE55 یک اوریفیس با ظرفیت بسیار بالا برای شیر انبساط ترموستاتیکی سری TE55 است که جهت کنترل دقیق جریان مبرد در سیستمهای تبرید صنعتی بزرگ، سردخانهها و چیلرهای پرظرفیت استفاده میشود.

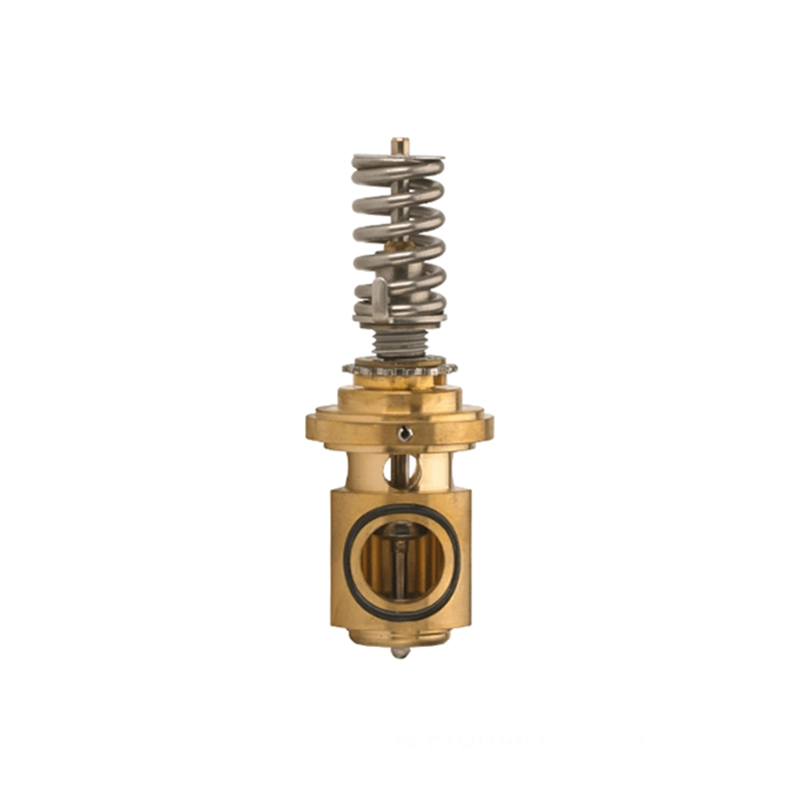

سوزن اکسپنشن دانفوس شماره 10 مناسب بدنه TE55
شیرهای انبساط ترموستاتیکی سری TE55 دانفوس برای تنظیم و کنترل مقدار مبرد ورودی به اواپراتور طراحی شدهاند و نقش مهمی در حفظ سوپرهیت مناسب و عملکرد بهینه سیستم تبرید دارند. این شیرها دارای طراحی ماژولار هستند و از سه بخش اصلی تشکیل میشوند:
- بدنه شیر (Valve Body)
- المنت ترموستاتیکی (Power Element)
- سوزن یا اوریفیس (Orifice)
در این ساختار، اوریفیس یا سوزن اکسپنشن تعیینکننده ظرفیت عبور مبرد از شیر انبساط است. سوزن شماره 10 یکی از سایزهای پرظرفیت در سری TE55 محسوب میشود و برای سیستمهایی که به دبی بالای مبرد نیاز دارند طراحی شده است.
استفاده از اوریفیس مناسب باعث میشود جریان مبرد بهصورت دقیق و کنترلشده وارد اواپراتور شود. این موضوع علاوه بر افزایش راندمان سیستم، از مشکلاتی مانند کاهش کارایی اواپراتور یا برگشت مایع مبرد به کمپرسور جلوگیری میکند.
این قطعه همچنین دارای فیلتر داخلی فلزی است که از ورود ذرات و آلودگی به مسیر عبور مبرد جلوگیری کرده و موجب افزایش طول عمر شیر انبساط و عملکرد پایدار آن میشود.
مشخصات فنی
- برند: Danfoss
- نوع قطعه: Expansion Orifice / Needle
- شماره اوریفیس: No.10
- مناسب برای بدنه: TE55
- نوع نصب: داخلی در بدنه شیر
- دارای فیلتر داخلی
- جنس: آلیاژ برنج و استیل مقاوم
- قابلیت تعویض: دارد
مبردهای سازگار
- R22
- R134a
- R404A
- R507
- R407C
- R448A
- R449A
ویژگیها و مزایا
- ظرفیت عبور مبرد بسیار بالا
- مناسب برای سیستمهای تبرید صنعتی و سردخانههای بزرگ
- کنترل دقیق جریان مبرد
- کمک به حفظ سوپرهیت پایدار
- دارای فیلتر داخلی جهت جلوگیری از ورود آلودگی
- نصب و تعویض آسان
- کیفیت ساخت بالا و دوام طولانی
کاربردها
- سردخانههای صنعتی بزرگ
- چیلرهای صنعتی با ظرفیت بالا
- سیستمهای تبرید در صنایع غذایی و دارویی
- اواپراتورهای صنعتی پرظرفیت
- سیستمهای تهویه مطبوع مرکزی بزرگ
نکات نصب و نگهداری
- انتخاب سایز اوریفیس باید بر اساس ظرفیت اواپراتور و نوع مبرد انجام شود.
- استفاده از فیلتر درایر مناسب در خط مایع توصیه میشود.
- مدار تبرید قبل از نصب باید کاملاً تمیز و وکیوم شده باشد.
- هنگام تعویض سوزن، سیستم باید بدون فشار باشد.
- از ورود رطوبت و آلودگی به داخل شیر جلوگیری شود.
