کمپرسور پیشنهادی BITZER 2DES-3 BOCK HG22e/160-4S

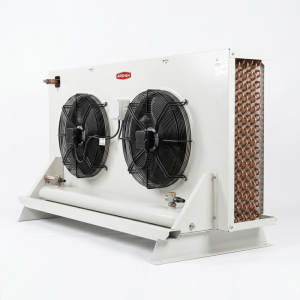

اواپراتور آرشه HCE-415
اواپراتور هوایی آرشه مدل HCE-415 با ظرفیت برودتی عظیم و ابعاد کاملاً صنعتی، از قدرتمندترین مبدلهای این سری برای سردخانههای تناژ بالا و مجتمعهای برودتی بزرگ است. سطح تبادل حرارتی فوقالعاده وسیع و دبی هوای بالای این دستگاه، نیازمند رعایت دقیقترین پروتکلهای نصب و راهاندازی است.
نکات کلیدی و الزامات فنی نصب:
- شیر انبساط با اکولایزر خارجی: به دلیل طول بسیار زیاد مدار کویل و افت فشار بالا، استفاده از شیر انبساط مجهز به اکولایزر خارجی قطعی و اجباری است. تنظیم دقیق سوپرهیت (ΔTsh) برای بهرهگیری از تمام ظرفیت سطح تبادل و جلوگیری از برگشت مایع به کمپرسور ضروری است.
- مهار وزن و جانمایی (Airflow): وزن و طول بالای این مدل نیازمند ساپورتهای سقفی فولادی صلب (رادهای ضخیم) و لرزهگیر است. حفظ فاصله استاندارد از دیوار پشتی و سقف برای تغذیه کامل فنها و جلوگیری از پدیده بایپَس هوا (Air Bypass) بهمنظور پرتاب باد حداکثری الزامی است.
- بریزینگ و تله روغن: سایز لولههای ساکشن در این اواپراتور بزرگ است. جوشکاری حتماً باید تحت جریان ملایم گاز ازت (N2) انجام شود. همچنین اجرای تله روغن (P−Trap) استاندارد در پایینترین نقطه خروجی ساکشن، برای تضمین بازگشت روغن در دورهای پایین کمپرسور حیاتی است.
- سیستم تخلیه دیفراست: حجم آب حاصل از دیفراست این کویل بزرگ، قابلتوجه است. لوله درین باید سایز بالا و شیب تخلیه تند داشته باشد. در سردخانههای زیر صفر، نصب المنت حرارتی (Heat Trace) درون خط درین برای جلوگیری از یخزدگی و پسزدگی آب به داخل سالن کاملاً ضروری است.
